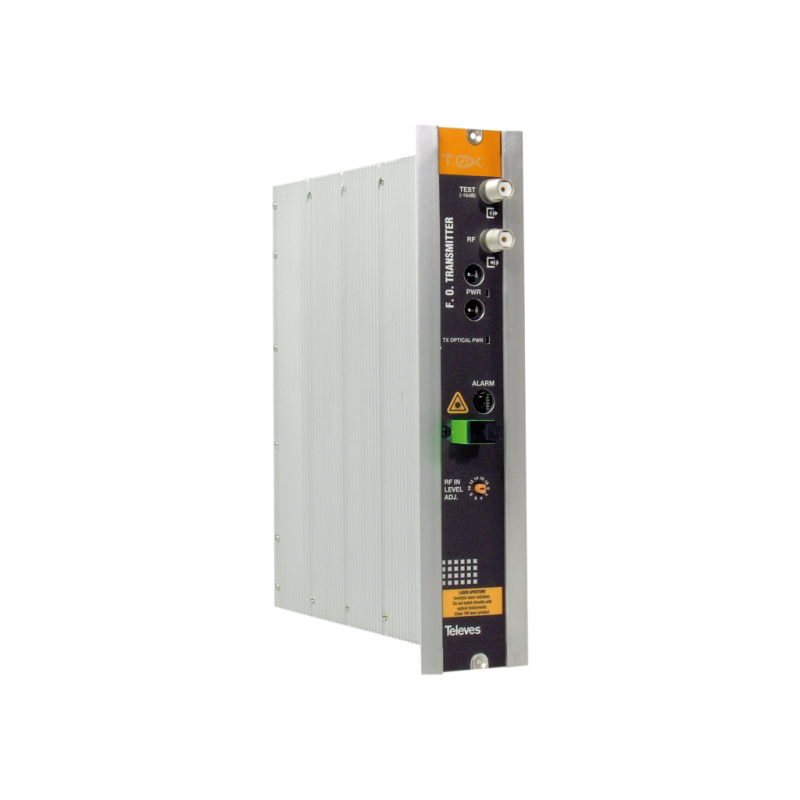

233306 T.0X Optical TX 54-2150 MHz 1310nm 6dBm

Περιγραφή:

To module 233306 της TELEVES είναι πομπός οπτικού σήματος, ο οποίος παράγει οπτική έξοδο 1310 nm, απο σήμα RF στην είσοδο του. Είναι συμβατό με όλη την μπάντα RF (54 - 2150 MHz), παρέχοντας οπτική έξοδο ισχύος εως 6dBm. Με δυνατότητα ρύθμισης της στάθμης εισόδου RF για σωστή απόδόση της οπτικής μετάδοσης και επιπλέον επίβλεψη του οπτικού σήματος λήψης και εκπομπής, με εξοδο συναγερμού (ρελέ) σε περίπτωση διακοπής.


Τεχνικά χαρακτηριστικά:

ΕΙΣΟΔΟΣ RF

- Εύρος συχνότητας MHz 54...2150
- Μέγιστη στάθμη εισόδου για CSO & CTB >= 60dB (*) 54 - 870 MHz 31 dBmV, 950-2150 MHz 20 dBmV.
(*) Είσοδος: 41 TV CH CENELEC και 1 πλήρες δορυφορικό transponder. Ο εξασθενητης εισόδου στην θέση 0 dB.
- Ισοδύναμος λόγος θορύβου εισόδου @ 850MHz dBm/Hz: - 150
- Ισοδύναμος λόγος θορύβου εισόδου @ 2GHz dBm/Hz: - 146
- Flatness dB ± 1.5
- Απώλειες επιστροφής: dB >= 10
- Ρύθμιση εξασθένισης dB: 0 - 18
- Αντίσταση Ω 75
- Έισοδος RF: ''F'' θηλυκό

ΕΞΟΔΟΣ Οπτικής Ίνας Forward path

- Τύπος Laser MQW-DFB
- Μήκος κύματος nm: 1310
- Ισχύς οπτικού πομπού: 4mW
- Ισχύς εκπομπής οπτικής (μέγιστο) mW/dBm 4 / 6
- Οπτική σύνδεση, έξοδος: SC/APC

ΓΕΝΙΚΑ

- Τροφοδοσία Vdc: 12 - 24
- Κατανάλωση 24Vdc mA: 104, 12 Vdc mA 210
- Βαθμός προστασίας IP 20
- Διαστάσεις (ΠxΥxΜ) χιλ: 50 x 216 x 175
- Εγγύηση: 2 χρόνια
