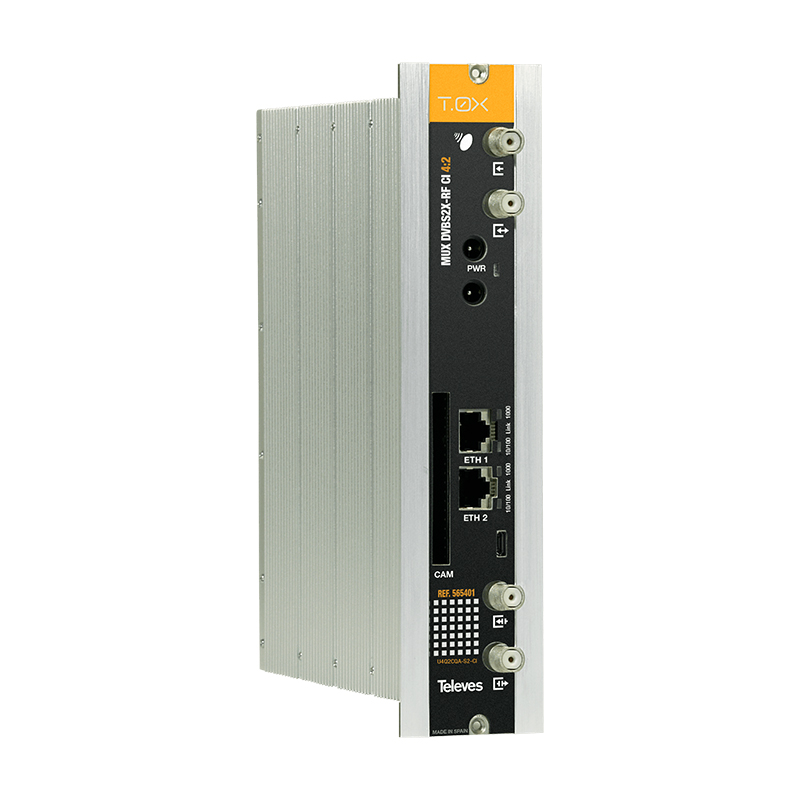

565401 T.0X DVB-S2 MUX 4:2 CI to 2x COFDM/QAM

Το TELEVES 565401 T.0X DVB-S2 MUX 4:2 CI to 2x COFDM/QAM είναι Twin Transmodulator module για λήψη σημάτων απο τέσσερα [4] transponders από δύο δορυφορικές Δορυφορικές συχνότητες. Παράγει δύο [2] Multiplexers Επίγειου Ψηφιακού Σήματος, με περιεχόμενο επιλεγμένο απο οποιαδήποτε απο αυτά τα transponders. Στην περίπτωση που χρησιμοποιήσουμε CAM αποκωδικοποίησης, μπορεί να εφαρμοστεί έιτε στη έξοδο του σήματος, είτε στο multiplexed transport. Διαθέτει λειτουργία SAFE DCY, για αποφυγή κορεσμού του CAM στην περίπτωση οπου βρεθούν νέα PID. Η διαχείρηση του module, γίνεται μέσω του ενσωματωμένου web interface που διαθέτει, ενώ σε διάταξη headend, μπορεί να οριστεί master module για κεντρική διαχείρηση headend.

ΜΕΓΙΣΤΗ ΑΠΟΔΟΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ, ΕΥΡΥΤΑΤΟ ΩΦΕΛΙΜΟ ΦΑΣΜΑ ΣΥΧΝΟΤΗΤΩΝ ΚΑΙ ΕΝΕΡΓΕΙΑΚΑ ΩΦΕΛΙΜΗ ΛΕΙΤΟΥΡΓΙΑ

Τεχνικά Χαρακτηριστικά:
- ΔΙΠΛΟ σήμα εξόδου (two muxes), με δυνατότητα πλήρους και ανεξάρτητης διαχείρησης.
- Συνδυασμός επεξεργασίας LCN και SID καί στα δύο mux, για αποφυγή ανάγκης επανασυντονισμού των TV, κατα την ενημέρωση της λίστας καναλιών.
- DiSEqC.
- Επιλεγόμεη θέση της CAM card.
- Δυνατότητα απομακρυσμένης διαχείρησης και ελέγχου, μέσω web interface και master module.
- Δυνατότητα επεξεργάσίας ή και διαγραφής των υπηρεσιών στο κανάλι εξόδου και των PID αυτών.
- Απεικόνηση του τρόχοντος bit rate κάθε καναλιού αλλα΄και του συνολικά μεταφορτωμένου στην έξοδο της μονάδας.

ΔΙΑΧΕΙΡΗΣΗ
- Web interface (Μέσω καλωδίου Ethernet ή WIFI ADAPTER 216802)

SAT Demodulator
- Input frequency MHz 270 - 2320
- Symbol rate Mbaud 2 - 42,5
- Frequency step MHz 1
- Input/Output connectors F female
- Input impedance ohm 75
- LNB Powering Vdc/KHz 13-17- OFF / 22KHz (ON-OFF)
- dCSS MSW control: SCR II (EN50494/EN50607/SKY UK)
- SAT selection (DiSEqC) A, B, C, D
- Through losses (typ.) dB < 1,5 [2 max]
- Modulation DVB-S2, QPSK, 8PSK, DVB-S, QPSK. DVB-S2X : QPSK, 8PSK, 8/16/32 APSK (EN 302307-2)
- Internal FEC LDPC 9/10, 8/9, 5/6, 4/5, 3/4, 2/3, 3/5, 1/2
- External FEC Bose-Chaudhuri-Hocquenghem
- Roll-off factor % 20, 25, 35
- Input R.O.E. (min.) dB 10

COFDM Modulator
- Modulation format QPSK, 16QAM, 64QAM
- Guard interval 1/4, 1/8, 1/16, 1/32
- FEC 1/2, 2/3, 3/4, 5/6, 7/8
- Bandwidth MHz 6, 7, 8
- Scrambling DVB ET300744
- Interleaving DVB ET300744
- Cell_id Selectable
- Output spectrum (selec.) Regular / Inverted

QAM MODULATOR
- Modulation format : QAM 16,32,64,128,256
- Symbol rate: 2 - 7,5 (select.) Mbaud
- Bandwidth (max.) 8,3 ΜΗΖ
- Spectral inversion (select.): Normal/Inverted

RF Output
- Output frequency (selec.) MHz 46 - 862
- Frequency steps KHz 1
- Max. output level (selec.) dB΅V 85 ±5
- Attenuation (program.) dB >15
- Through losses (typ.) dB < 1,5
- Return losses (typ.) dB >10
- Input/Output connectors type F female
- Output impedance ohm 75

Κατανάλωση 24Vdc mA
- 700 => Βασική
- 800 => Βασική και με CAM
- 1050 => Βασική και Ένα [1] τροφοδοτούμενο LNB και με CAM
- +250mA => για κάθε LNB
- 1300 => Μέγιστη

- Μέγιστη Θερμοκρασία περιβάλλοντος λειτουργίας: 45 βαθμοί Κελσίου
- Protection index IP20
