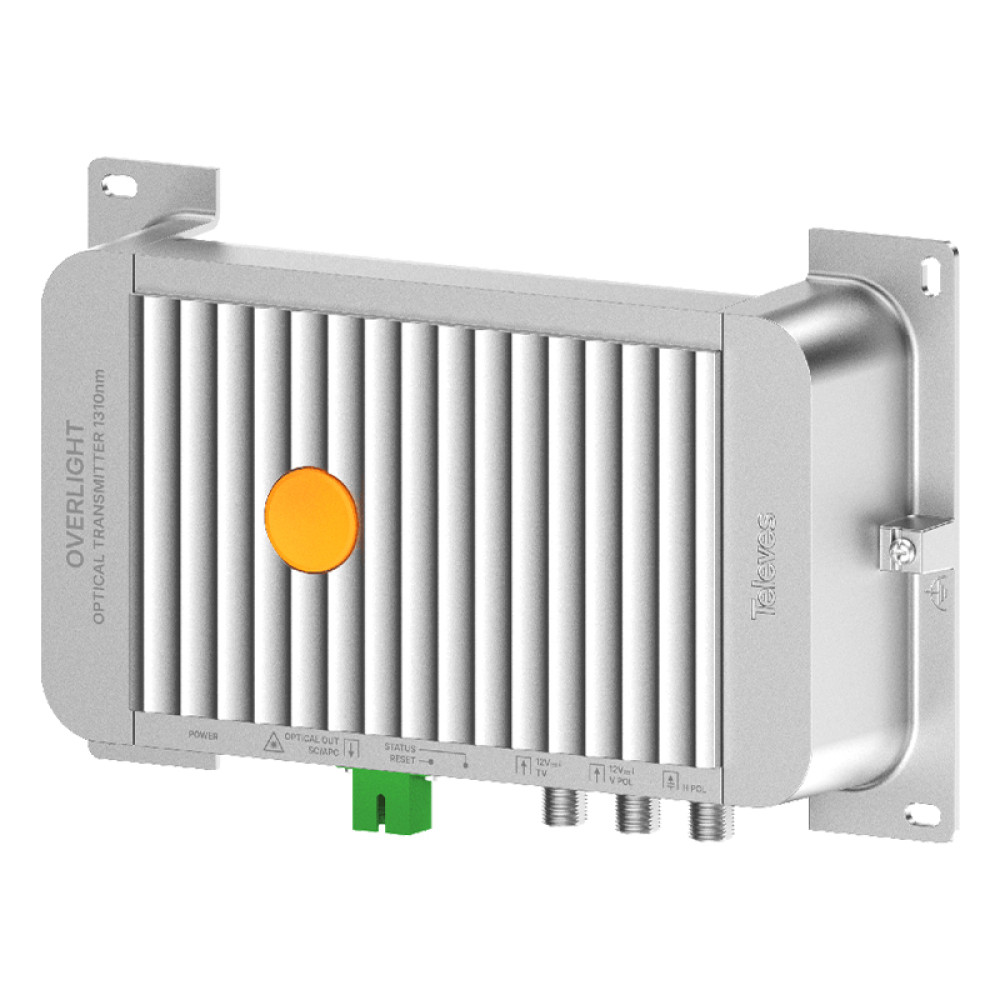

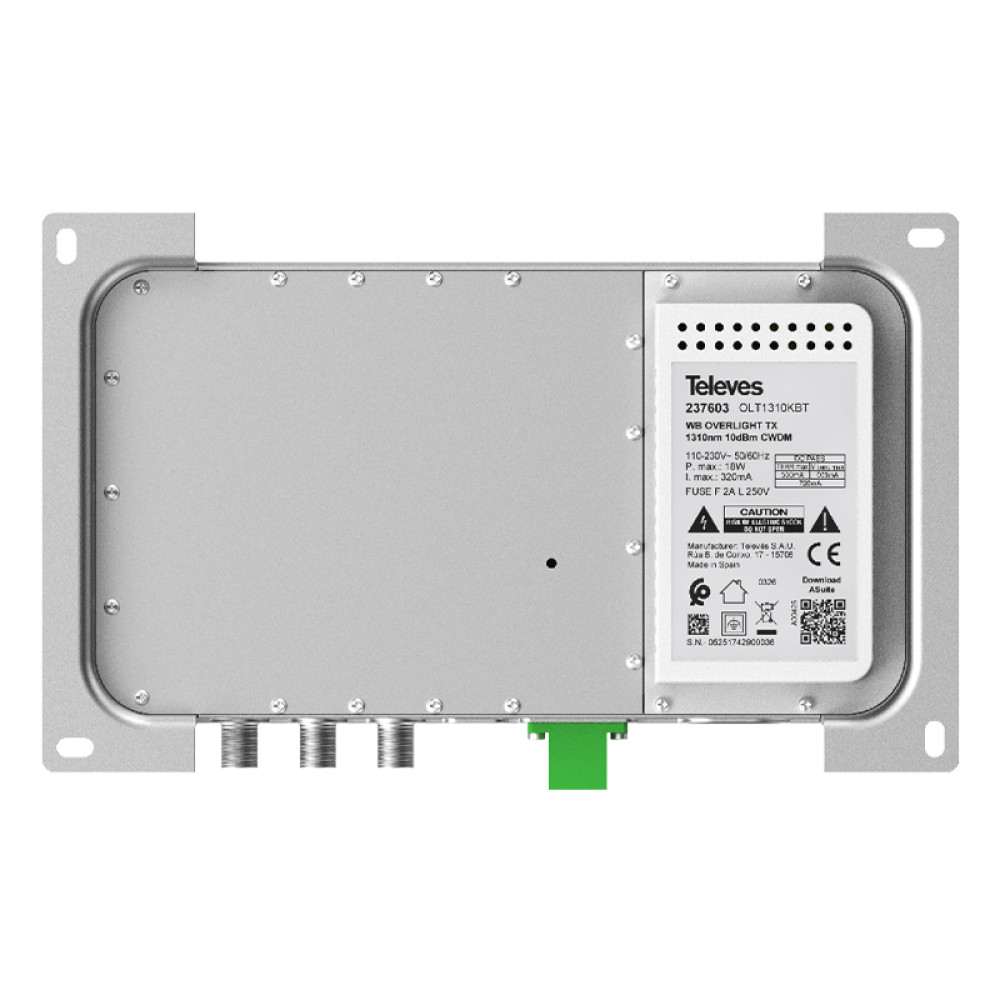

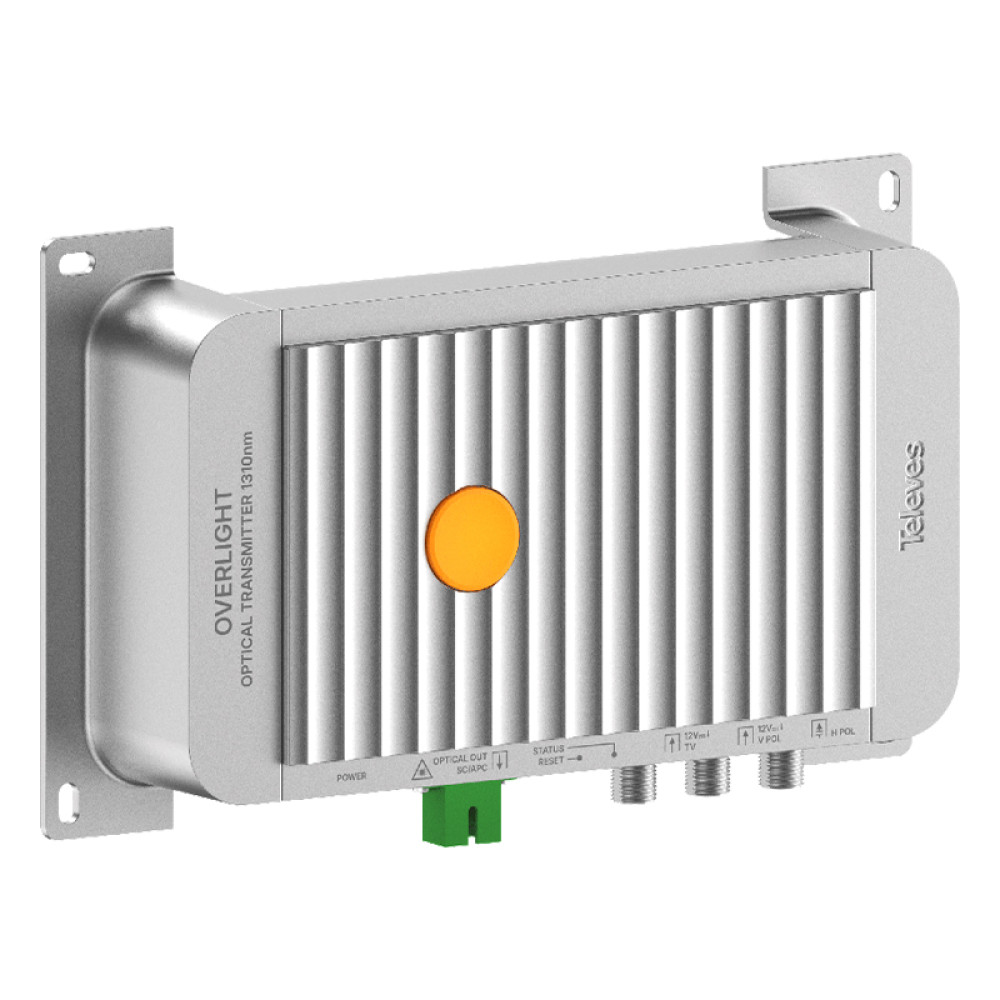

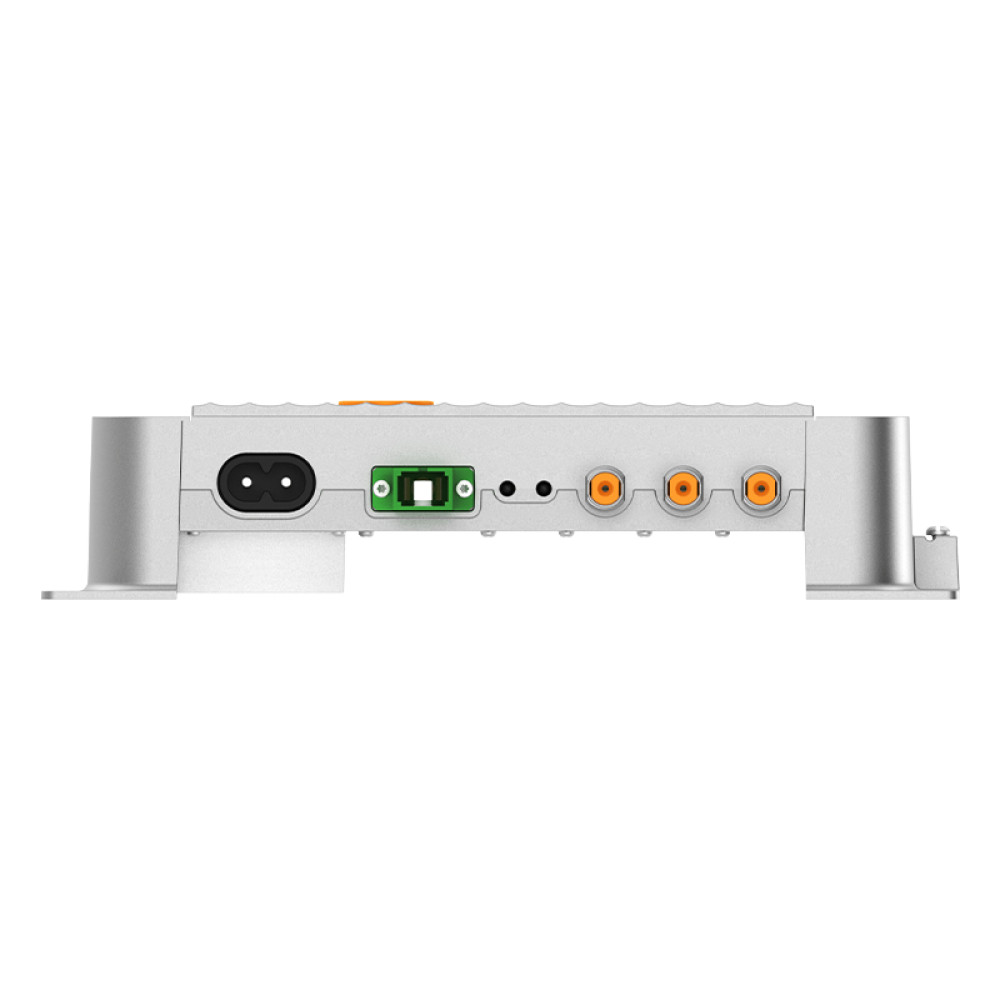

237603 Overlight Optical TX 1310nm CWDM 10dBm

To TELEVES 237603 Overlight Optical TX 1310nm CWDM 10dBm, είναι οπτικός πομπός εσωτερικού χώρου, ο οποίος λαμβάνει FM/DAB/UHF/SAT σε RF και τα μετατρέπει σε σήμα μονότροπης οπτικής ίνας CWDM 1310 nm 10 dBm, Τα δορυφορικά σήματα από ένα WideBand LNB και μια επίγεια λήψη, διαμορφώνονται σε οπτικό σήμα, που θα μεταδοθεί μέσω οπτικής ίνας σε έως και 64 χρήστες χωρίς ενίσχυση ή σε έως και 512 με ενίσχυση. Λειτουργεί στο οπτικό φάσμα των 1310nm, επιτρέποντας στο σήμα του να πολυπλεξει με άλλους πομπούς CWDM για να παρέχει έως και τέσσερις (4) πλήρεις δορυφορικές ζώνες και DTT μέσω μίας μόνο οπτικής ίνας. Χάρη στα βελτιστοποιημένα ηλεκτρονικά του και τις χαμηλές απώλειες, είναι δυνατή η μείωση του αριθμού των απαιτούμενων ενισχυτών και η απλοποίηση της ανάπτυξης σε συλλογικές εγκαταστάσεις, διατηρώντας παράλληλα την ποιότητα του σήματος σε όλη τη διαδικασία. Περιλαμβάνει έναν ενισχυτή χαμηλού θορύβου 18db και έναν ισοσταθμιστή WideBand έως 12 dB σε κάθε είσοδο δορυφόρου, επιτρέποντας την αντιστάθμιση των απωλειών ομοαξονικού καλωδίου όταν η κεραία βρίσκεται μακριά. Με ενσωματωμένη συνδεσιμότητα Bluetooth®, ο τεχνκός εγκαταστάτης μπορεί εύκολα να διαμορφώσει αυτές τις ρυθμίσεις και να παρακολουθήσει τη συσκευή από ένα smartphone ή tablet χρησιμοποιώντας την εφαρμογή ΤELEVES ASuite. TO 237603 mπορεί να παράγει απομακρυσμένη τροφοδοσία απο την επίγεια και δορυφορική εισόδο του, για LNB, ενισχυτή ιστού ή έξυπνη κεραία πχ TELEVES T-FORCE BOSS, ενώ διαθέτει στιβαρό πλαίσιο υψηλής θωράκισης από Zamak για προστασία από παρεμβολές.

Τεχνικά χαρακτηριστικά:
- ΜΗΝ TO ΕΝΕΡΓΟΠΟΙΕΙΤΕ ΧΩΡΙΣ ΝΑ ΕΧΕΤΕ ΣΥΝΔΕΔΕΜΕΝΟ ΚΑΛΩΔΙΟ ΟΠΤΙΚΩΝ ΙΝΩΝ
- Οπτική σύνδεση τύπου SC/APC
- Για καλώδιο οπτικών ινών μονότροπο
- Φις RF τύπου F
- Είσοδος για όλες τις υπηρεσίες DTT και έως 4 πλήρεις δορυφόρους
- Υψηλή στάθμη εξόδου έως 64 χρήστες χωρίς ενίσχυση, έως 512 με ενίσχυση
- Συμβατό με εφαρμογές GPON
- Προσαρμόσιμο σε διαφορετικές λύσεις, πχ με τεχνολογία dCSS
- Πλαίσιο Zamak υψηλής θωράκισης
- Συμβατό και με επιτοίχια τοποθέτηση, με βίδες
- Ενεργοποίηση/απενεργοποίηση DC 12v σε LNB, ενισχυτή ιστού ή έξυπνη κεραία
- Συμβατό με τη σειρά Televes NevoSwitch και με άλλα συστήματα IRS
- Συμβατό με GPON, ενσωμάτωση υπηρεσιών τηλεόρασης hospitality

ΤΕΧΝΙΚΑ ΠΛΕΟΝΕΚΤΗΜΑΤΑ
Monitoring σήματος εισόδου και εξόδου
Η οπτική έξοδος διαθέτει ένδειξη ισχύος που επιτρέπει την εύκολη επαλήθευση της σωστής λειτουργίας του λέιζερ, καθώς και έναν διακόπτη απενεργοποίησης για τον ασφαλή χειρισμό της οπτικής υποδοχής. Στις εισόδους RF, η στάθμη σήματος παρακολουθείται συνεχώς για να διασφαλιστεί ότι παραμένει εντός του κατάλληλου εύρους, βελτιστοποιώντας την αναγνώριση και την επίλυση προβλημάτων.

Πλήρης έλεγχος ισοστάθμισης και ενίσχυσης
Διαθέτει μεμονωμένο έλεγχο ενίσχυσης και ισοστάθμισης για κάθε είσοδο δορυφόρου, επιτρέποντας την ενεργοποίηση ή απενεργοποίηση του ενισχυτή ανάλογα με τις ανάγκες της εγκατάστασης. Χάρη στον ρυθμιζόμενο ισοσταθμιστή, οι αναντιστοιχίες στάθμης εισόδου σε όλες τις συχνότητες μπορούν να αντισταθμιστούν με ακρίβεια, εξασφαλίζοντας μέγιστη απόδοση και ποιότητα σήματος στο σύστημα διανομής.

ΕΠΙΓΕΙΑ ΕΙΣΟΔΟΣ
- Εύρος συχνοτήτων MHz 47 ... 694
- Στάθμη εισόδου dBμV 83 ... 95
- Αντίσταση εισόδου Ohm 75
- Ισοσταθμιστής: -
- Κέρδος: -
- Αριθμός MUX για είσοδο επίπεδο: 24
- Εύρος ζώνης MUX για επίπεδο εισόδου: 8 MHz
- Τροφοδοσία ανά είσοδο: 12 Vdc
- Μέγ. διέλευση ρεύματος: 500 mA
- Μέγ. διέλευση ρεύματος σε όλες τις εισόδους: 720 mA
- Θηλυκοί σύνδεσμοι RF "F"

ΚΑΘΕΤΗ ΕΙΣΟΔΟΣ
- Εύρος συχνότητας MHz 290 ... 2340
- Στάθμη εισόδου dBμV 70 ... 85
- Σύνθετη αντίσταση εισόδου Ohm 75
- Ισοσταθμιστής: 0 12 db
- Ενίσχυση: 18 db
- Αριθμός MUX για επίπεδο εισόδου: 52
- Εύρος ζώνης MUX για επίπεδο εισόδου: 40 MHz
- Τροφοδοσία ανά είσοδο: 12 Vdc
- Μέγ. διέλευση ρεύματος: 500 mA
- Μέγ. ρεύμα διέλευσης όλων των εισόδων: 720 mA

ΟΡΙΖΟΝΤΙΑ ΕΙΣΟΔΟΣ
- Εύρος συχνοτήτων MHz 290 ... 2340
- Στάθμη εισόδου dBμV 70 ... 85
- Αντίσταση εισόδου Ohm 75
- Ισοσταθμιστής: 0 12 db
- Ενίσχυση: 18 db
- Αριθμός MUX για επίπεδο εισόδου: 52
- Εύρος ζώνης MUX για επίπεδο εισόδου: 40 MHz
- Τροφοδοσία ανά είσοδο: 12 Vdc
- Μέγ. ρεύμα διέλευσης: 500 mA
- Μέγ. ρεύμα διέλευσης όλων των εισόδων: 720 mA

ΟΠΤΙΚΗ ΕΞΟΔΟΣ
- Μήκος κύματος nm 1310 ±3
- Οπτική ισχύς dBmW 10
- Οπτική υποδοχή SC/APC

ΓΕΝΙΚΑ
- Τροφοδοσία δικτύου V 110 - 230
- Συχνότητα Hz 50/60
- Μέγ. κατανάλωση ρεύματος mA < 320, , W 18
- Εύρος θερμοκρασίας περιβάλλοντος λειτουργίας C -5+45
- Διαστάσεις mm 201 x 122 x 41
