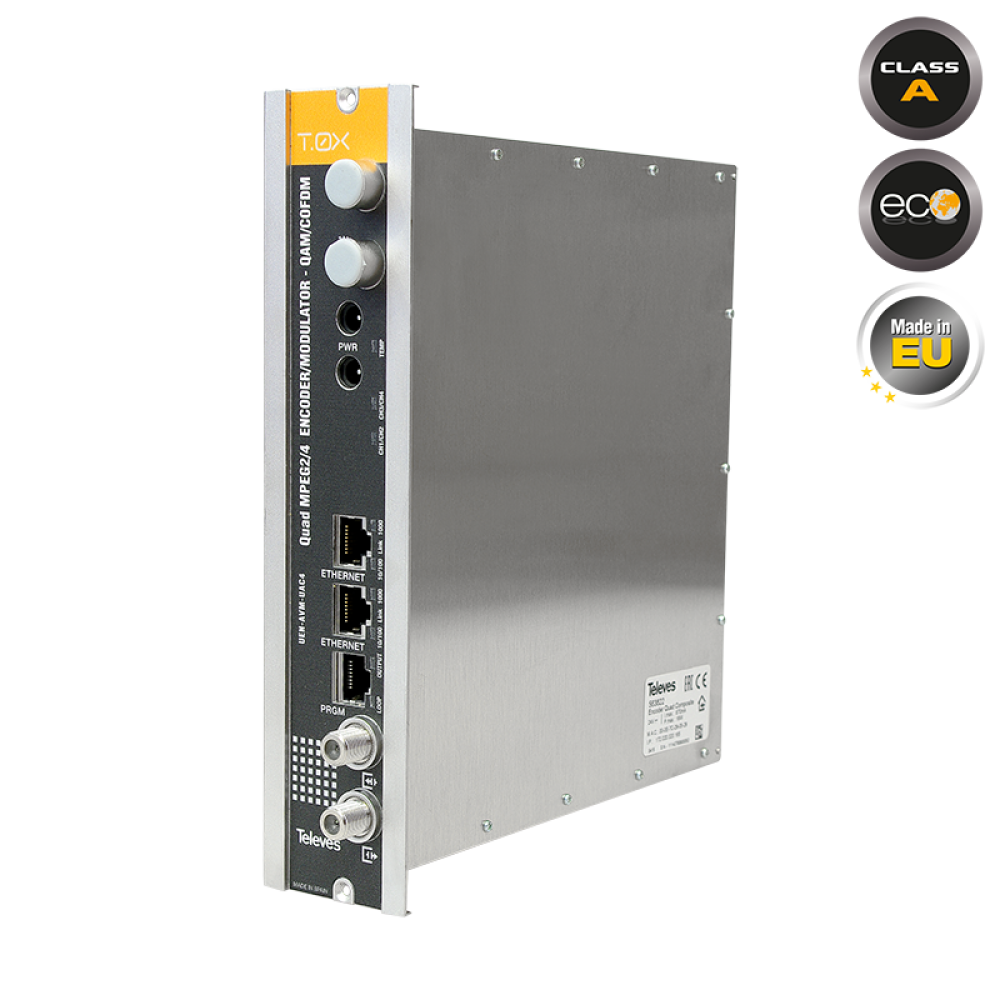

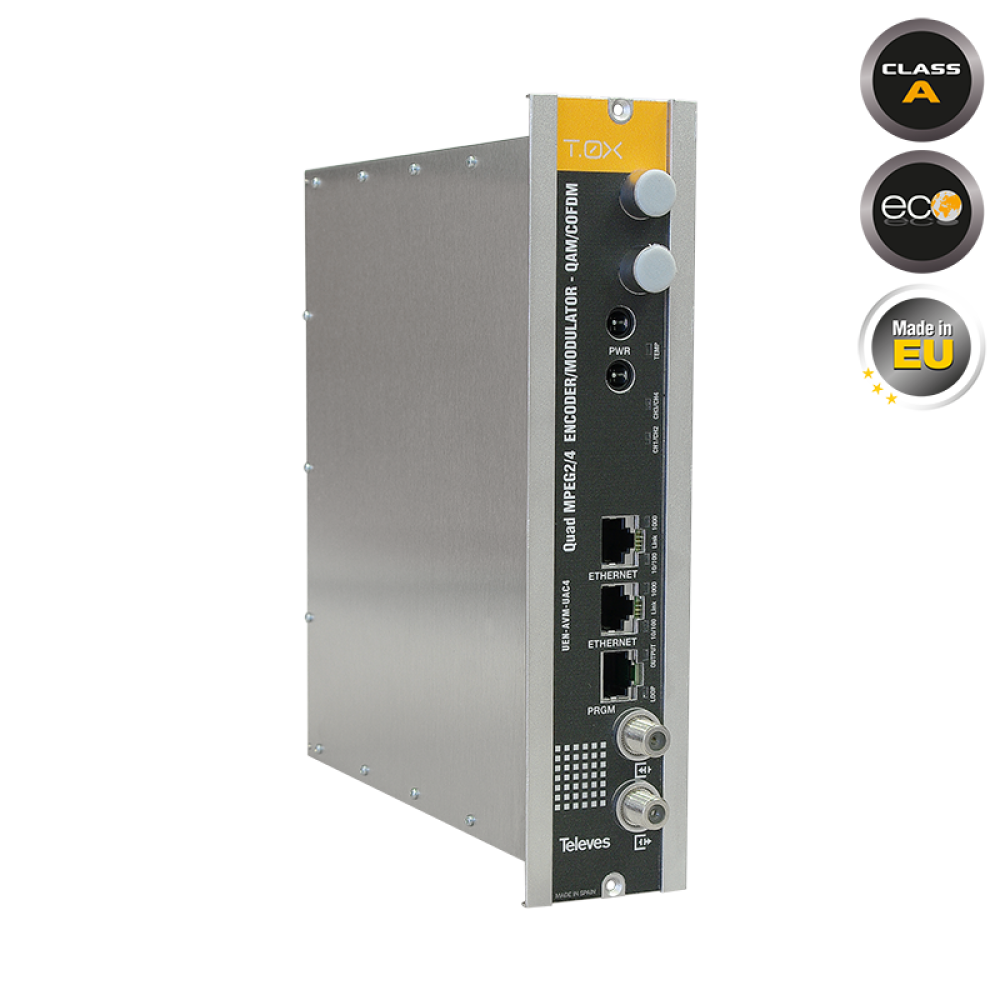

563822 T.0X QUAD Modulator AV to COFDM/QAM

Περιγραφή:

To Επαγγελματικό, 4-κάναλο MODULATOR A/V 563822 HDTV Quad Composite to COFDM/QAM της TELEVES, δέχεται είσοδο 4 καναλιών Audio/Video απο πηγές όπως δέκτες επίγειοι ψηφιακοί και δορυφορικοί, κάμερες, DVR/NVR, Η/Υ κ.α. και παράγει στην έξοδο ''μπουκέτο'' 4 καναλιών COFDM DVB-T (DTT) / DVB-C (QAM) σε επιλεγόμενο format MPEG-2 /H264 (MPEG-4 AVC) (HDTV). O προγραμματισμός γίνεται μέσω προγραμματιστή 7234 ή με χρήση του ενσωματωμένου σε κάθε μονάδα λογισμικού Web Server. Μέσω του Web Server μπορεί να διεξαχθεί τοπικός ή και απομακρυσμένος έλεγχος και προγραμματισμός, μέσω Internet. Το 563822 έχει υψηλή στάθμη εξόδου (εώς 115dBμV ή 103dBμV με χρήση του loop-through), επιτρέποντας διανομή χωρίς κεντρικό ενισχυτή. Επιπλέον, ως συσκευή της Επαγγελματικής σειράς modules Τ.0Χ, έχει οικολογική λειτουργία με πολύ χαμηλή για τα δεδομένα του κατανάλωση. H συσκευασία περιέχει και καλώδιο LAN

ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:

- ΕΙΣΟΔΟΣ: 4 σήματα Αudio/Video (CVBS)
- ΕΞΟΔΟΣ: COFDM DVB-T (DTT) ή DVB-C (QAM) MUX 4 κανάλια MPEG-2 / H264 (MPEG-4 AVC).
- Εξοδος σήματος με MER μεγαλύτερο απο 40dB.
- Συμβατό με πολλά format σήματος, επίπεδα ανάλυσης και διαστάσεις οθονών TV.
- Πλήρως ρυθμιζόμενες παράμετροι διαμόρφωσης και κωδικοποίησης.
- Ενσωματωμένο HDCP (High-Bandwitdh Digital Content Protection) ,το οποίο μπορεί να απενεργοποιηθεί κατα την εξουσιοδότηση απο τον παροχο σήματος TV.


Τεχνικά χαρακτηριστικά:


ΕΙΣΟΔΟΣ ΣΗΜΑΤΟΣ

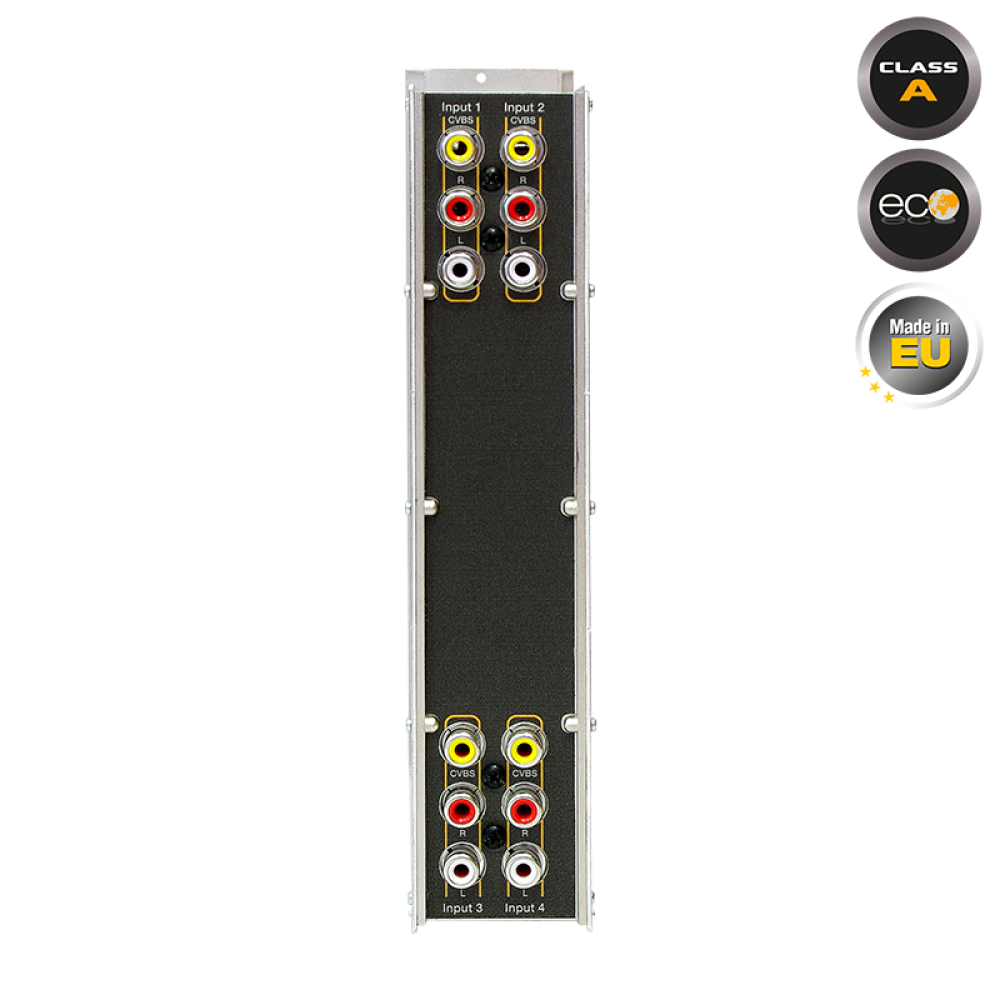

- Video: 4 sets 1 x RCA (CVBS)
- Audio: 4 sets 2 x RCA (L, R)
- Connectors: ''F'' Female (loop-through combiner input)

VΙDEO ΚΩΔΙΚΟΠΟΙΗΣΗ

- Σήμα εξόδου: MUX 4 κανάλια COFDM DVB-T (DTT) ή DVB-C QAM, MPEG-2 ή H264.
- Ανάλυση: 480i & 576i. Υποστηρίζει και αυτόματη ανίχνευση ανάλυσης σήματος εξόδου.
- Aspect ratio: 4:3, 16:9 και διέλευση.
- GOP: 10, 12, 15, 16, 18, 20, 24 ή 30
- Transport rate: Μεταβλητό.
- Video bit rate: Μεταβλητό.

AUDIO ΚΩΔΙΚΟΠΟΙΗΣΗ

- Aspect ratio: MPEG1 Layer 2
- Sampling rate: kHz 48
- Βitrate εξόδου: Μεταβλητό.


ΕΞΟΔΟΣ ΣΗΜΑΤΟΣ

- Εύρος μπάντας εξόδου MHz: 46...862
- Μέγιστη σταθμη εξόδου: dB΅V 115 (103 με χρήση του loop-through)
- MER: περισσότερο απο 40 dB
- Spurious dBc: -60
- Impedance Ω 75
- I/Q Phase Error <1
- I/Q Amplitude Imbalance % <1

QAM

- Modulation: 16, 32, 64, 128, 256
- BaudRate Mbaud: 6,9
- Roll-off % : 15
- Code: Reed Solomon
- Spectrum mode: Normal / Inverted
- Frequency steps: kHz 250

COFDM

- Modulation: QPSK, 16QAM, 64QAM
- Guard interval ΅S: 1/4, 1/8, 1/16, 1/32
- FEC: 1/2, 2/3, 3/4, 5/6, 7/8
- Bandwidth MHz: 6, 7, 8
- Cell_id: Προγραμματιζόμενο.
- Frequency steps kHz: 125 / 166

PSI ΠΑΡΑΜΕΤΡΟΙ

- Transport Stream ID: Προγραμματιζόμενο.
- Original Network ID: Προγραμματιζόμενο
- Network ID: Προγραμματιζόμενο
- LCN: Προγραμματιζόμενο
- NIT: Χειροκίνητο / Αυτόματο
- SDT: Χειροκίνητο / Αυτόματο
- LCN mode: Generic / UK / NorDig V1 / NorDig V2
- Network Name: Προγραμματιζόμενο
- Service PID: Προγραμματιζόμενο
- Service Name: Προγραμματιζόμενο
- Service ID: Προγραμματιζόμενο


ΔΙΑΧΕΙΡΗΣΗ / ΕΛΕΓΧΟΣ

- Τοπική διαχείρηση: Πλήρης προγραμματισμός μέσω του 7234 LCD προγραμματιστή.
- Τοπικός έλεγχος, με LED ενδεικτικού χρώματος: κατάσταση LOOP, κατάσταση OUTPUT, θερμοκρασία TEMP, κατάσταση καναλιών CH1/CH2 - CH3/CH4, κατάσταση Ethernet.
- Απομακρυσμένη και Τοπική διαχείρηση: Μέσω του ενσωματωμένου λογισμικού Web Server για έλεγχο, προγραμματισμό, ειδοποιήσεις κατάστασης και αναβάθμιση λογισμικού.
- Έλεγxος: Ενσωματωμένος διακόπτης ethernet Daisy-chain.


ΓΕΝΙΚΑ

- Τροφοδοσία: Vdc 24
- Κατανάλωση: W <16
- Βαθμός προστασίας: IP 20
- Θερμοκρασία λειτουργίας: C 0 εώς 45 (μετά τους 45 βαθμούς κελσίου, απαιτείται εξαναγκασμένος εξαερισμός)
- Διαστάσεις (Π x Υ x Β) χιλ: 50 x 216 x 180
- Εγγύηση: 2 έτη
